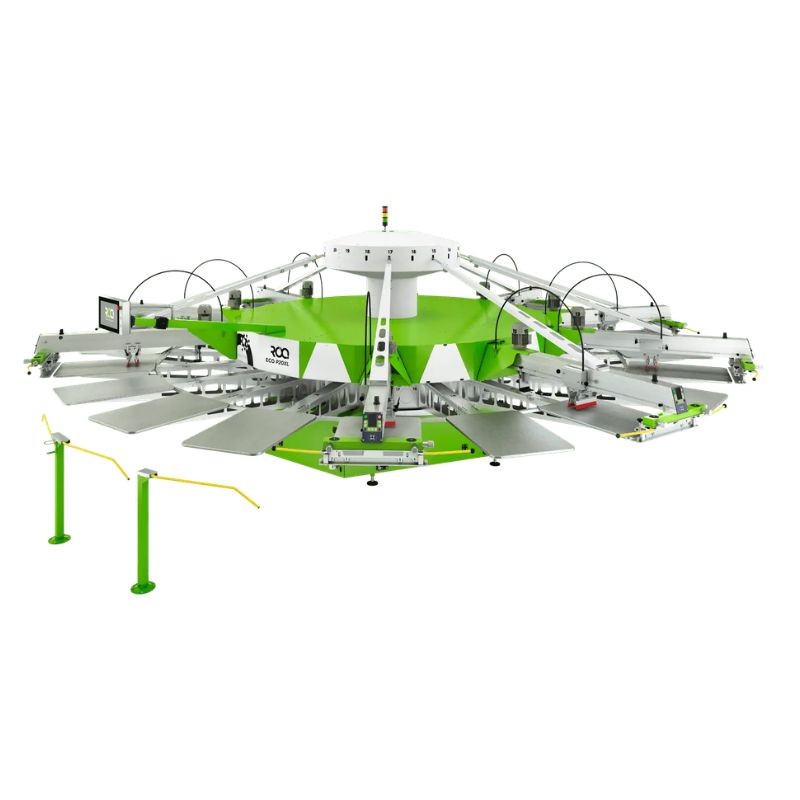

ROQ ECO | Carrousel pour production intensive
- Référence: ROQ-ECO
Description
Pensée pour la vitesse, le carrousel de sérigraphie ROQ ECO pour production intensive propose le temps de mise en route le plus court de ROQ.
Équipé de la technologie Go-To Platen, il amène automatiquement les plateaux devant l'opérateur lors des réglages. Les déplacements se réduisent et le temps de paramétrage entre deux séries diminue.
Chaque tête se lève indépendamment pour accélérer les changements d'écrans de sérigraphie. L'atelier gagne du temps sur chaque transition et maximise son temps de production.
Caractéristiques techniques du ROQ ECO
Pour régler la vitesse et la hauteur, chaque tête dispose d’un écran de contrôle.
Avec une cadence pouvant atteindre 1 400 pièces par heure selon la configuration, le ROQ ECO convient aux entreprises qui enchaînent de gros volumes d’impression.
- De 8 à 18 couleurs selon le modèle;
- De 10 à 20 plateaux selon la configuration;
- Surface d'impression de 500 x 700 mm (taille L) à 800 x 1 100 mm (taille 3XL);
- Plateaux en aluminium à structure alvéolaire;
- Lubrification automatique.
Le ROQ ECO en atelier de marquage textile
Le ROQ ECO traite la majorité des gammes de textiles : t-shirts, sweats, hoodies, tote bags, vêtements de travail et textiles promotionnels. La machine convient aussi bien aux séries moyennes avec changements fréquents qu'aux productions longues en continu.
Le mode double indexation arrête temporairement le plateau sous une tête pour appliquer la même couleur deux fois. L'opérateur active ce mode en quelques secondes depuis l'écran central. Cette fonction permet par exemple de passer deux couches de blanc sur sweat-shirts sombres ou de créer des effets haute densité.
Les flasheurs intermédiaires ROQ se synchronisent automatiquement avec le carrousel. Ils polymérisent l'encre entre chaque couleur sans ralentir la production.
Options et modules compatibles avec le ROQ ECO
Plusieurs équipements complètent le carrousel de sérigraphie ROQ ECO et étendent ses capacités de production. Ces accessoires se connectent directement sur le carrousel pour ajouter des effets spéciaux ou des procédés complémentaires.
- ROQ HYBRID : Module d'impression DTG ( Direct-to-Garment ) pour combiner sérigraphie et impression textile numérique;
- ROQ FLOCK : Application automatique d'effet velours pendant le cycle;
- ROQ FOIL : Ajout d'effets métallisés ou brillants directement en ligne;
- ROQ Flash Run / ROQ Flash Evolution : Unités de séchage intermédiaire.
Configurations du carrousel ROQ ECO pour production intensive
La gamme ROQ ECO propose trois formats de plateaux qui s’adaptent à tous les types et tailles de textiles.
- Série L (500 x 700 mm) : t-shirts et petits formats, jusqu'à 1 400 pièces/heure
- Série XL+ (600 x 800 mm) : sweats et dos larges, jusqu'à 1 300 pièces/heure
- Série 2XL à 3XL (800 x 1 100 mm) : grands formats et textiles promotionnels, jusqu'à 1 100 pièces/heure
| ROQ ECO | P10 | P12 | P14 | P16 | P18 | P20 | P10 | P14 |
|---|---|---|---|---|---|---|---|---|
| Nombre de couleurs (max.) | 8 | 10 | 12 | 14 | 16 | 18 | 8 | 12 |
| Nombre de plateaux | 10 | 12 | 14 | 16 | 18 | 20 | 10 | 14 |
| Connexions unités flash (max.) | 4 | 5 | 6 | 7 | 8 | 10 | 4 | 6 |
| Consommation maximale (kVA) | 5,5 | 6 | 7 | 7,5 | 8,5 | 9 | 5,5 | 7 |
| Consommation air comprimé à 7 bar (l/min)** | 7 + 0,2 × consommation de chaque tête d’impression | |||||||
| L | 2XL | |||||||
| Production maximale (pièces/h)* | 1400 | 1100 | ||||||
| Diamètre machine (mm) | 4500 | 5050 | 5400 | 5750 | 6250 | 6700 | 6050 | 7200 |
| Hauteur totale (mm) | 2350 | 2370 | 2440 | 2510 | 2540 | 2540 | 2435 | 2495 |
| Largeur minimale de base (mm) | 1670 | 1780 | 2080 | 2050 | 2300 | 2350 | 2000 | 2350 |
| Poids machine (kg) | 1750 | 2000 | 2500 | 2900 | 3400 | 3950 | 2200 | 4000 |
| XL+ | 3XL | |||||||
| Production maximale (pièces/h)* | 1300 | 1000 | ||||||
| Diamètre machine (mm) | 5650 | 6000 | 6350 | 6850 | 7250 | 6500 | 7600 | |
| Hauteur totale (mm) | 2370 | 2440 | 2510 | 2540 | 2540 | 2435 | 2490 | |
| Largeur minimale de base (mm) | 1780 | 2080 | 2050 | 2300 | 2350 | 2000 | 2350 | |
| Poids machine (kg) | 2050 | 2600 | 3000 | 3550 | 4050 | 2400 | 4300 | |
** Consommation de chaque tête d’impression électrique : 50 l/min – 1,8 cfm à 15 pièces/min.
*** Ces valeurs excluent la consommation liée au flasheur ; elle doit être calculée séparément, en tenant compte du nombre et du modèle de flasheurs installés sur la machine.
Alimentation électrique : 3×230 V, 3×400 V + N – 50 Hz ou 60 Hz. Voir la page flasheur.
Quelle ROQ ECO choisir pour mon atelier ?
Le choix dépend de votre cadence et du type de textile utilisé. Pour des productions standard t-shirts et sweats jusqu'à 1 400 pièces/heure, privilégiez les configurations L (P10 à P20). Si vous imprimez régulièrement des textiles XXL, tote bags, optez pour les séries XL+ ou 2XL/3XL. Le nombre de plateaux (10 à 20) et de postes couleur (8 à 18) se définit selon votre volume de production et la complexité de vos visuels multicolores.
Différence entre le ROQ ECO et le ROQ YOU ?
Le ROQ ECO se distingue par ses écrans de contrôle HMI intégrés sur chaque tête d'impression. Les opérateurs règlent rapidement sans se déplacer vers l'écran central. Sa maintenance simplifiée (lubrification automatique, accès facilité aux composants) réduit les interventions techniques. Cette machine convient aux ateliers recherchant fiabilité et autonomie opérationnelle à prix maîtrisé.
Le ROQ YOU mise sur la polyvalence avec davantage de configurations disponibles (jusqu'à P22). La gamme propose des formats variés : série M pour petits visuels, série XL pour grands formats. Cette machine s'adapte aux ateliers de sérigraphie gérant des productions diversifiées nécessitant des changements fréquents entre formats courts et XXL.
Téléchargement
-
ROQ-ECO-GUIDE - ROQ-ECO-GUIDE
