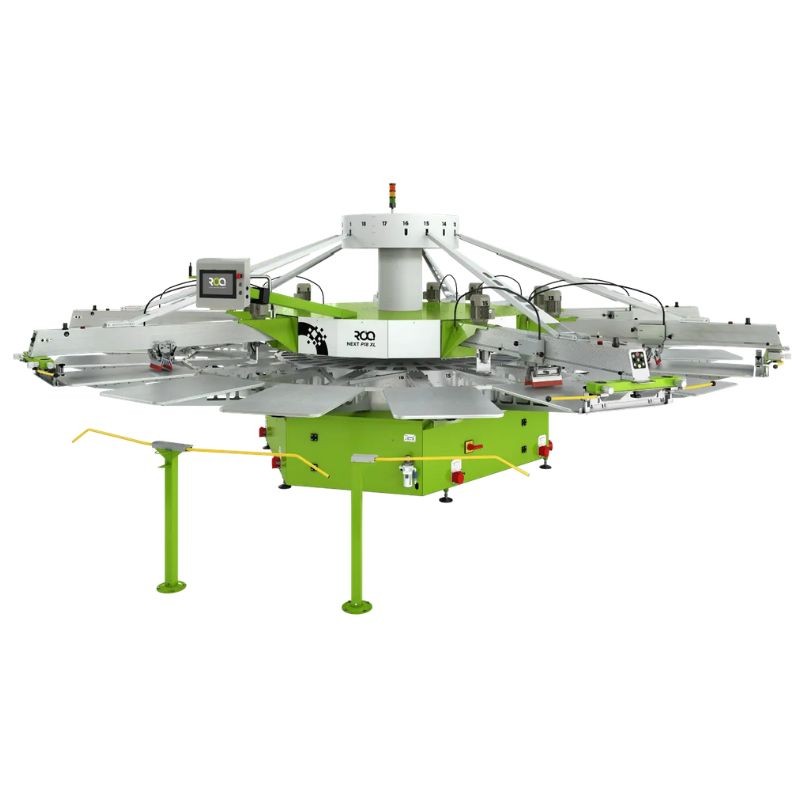

ROQ NEXT | Machine de sérigraphie nouvelle génération
- Référence: ROQ-NEXT
Description
La machine de sérigraphie nouvelle génération ROQ NEXT s'inscrit dans la continuité du ROQ YOU. Sa conception plus récente propose des améliorations sur la vitesse et l'ergonomie.
Il atteint jusqu'à 1200 pièces par heure. Cette cadence exceptionnelle le positionne parmi les équipements les plus performants du marché européen. Equipé d’un écran de contrôle central de 38 cm, il détient la plus grande interface parmi les carrousels automatiques circulaires.
Cette interface gère l'ensemble de la machine et ses accessoires connectés : flasheurs intermédiaires ROQ Flash RUN, modules ROQ Foil et ROQ Flock.
Caractéristiques techniques du carrousel ROQ NEXT
Milieu de gamme performant de ROQ, la ROQ NEXT offre un excellent rapport performance prix. Il offre la possibilité d'alterner deux productions différentes sans arrêter ni reconfigurer le carrousel.
Chaque tête se règle séparément : l’opérateur ajuste un poste sans toucher aux autres, ce qui accélère les réglages et les changements de cadre.
- Configurations disponibles : De 6 à 18 têtes d’impression selon modèle (P08 XL à P18 XL) ;
- Diamètre : De 4325 mm à 7000 mm selon le nombre de têtes ;
- Connexions flash cure : Jusqu'à 9 unités de séchage intermédiaire intégrables ;
- Consommation énergétique : 4 à 8 kVA selon la configuration choisie.
Le ROQ NEXT en atelier textile
La machine de sérigraphie ROQ NEXT transforme l'organisation des ateliers textiles professionnels. Elle augmente la productivité de 20% grâce à sa cadence élevée et sa capacité d’alterner deux commandes. Les ateliers produisent davantage tout en mobilisant moins d'opérateurs.
Le relevage indépendant des têtes d’impression simplifie l’accès aux cadres de sérigraphie, réduit le temps de nettoyage et raccourcit les changements de cadre.
Le carrousel excelle pour l'impression de hoodies personnalisés, sweats à capuche, tote bags et accessoires publicitaires. Il révèle tout son potentiel sur les séries moyennes et longues, où sa cadence améliore la rentabilité de production.
Options et évolutions possibles avec le ROQ NEXT
Le carrousel de sérigraphie fonctionne avec de nombreux accessoires et modules complémentaires. Ces options automatisent davantage la production. Les ateliers font évoluer leur équipement selon leurs besoins sans investissement dans une nouvelle presse.
- ROQ Flash : Flasheurs intermédiaires pour impressions multicouches ;
- ROQ Foil : Module de flocage à chaud pour effets métallisés et brillants ;
- ROQ Flock : Système de flocage pour textures velours et relief ;
- ROQ Iron : Module qui lisse les fibres et uniformise la texture du textile pour améliorer le rendu final.
Configurations de la machine de sérigraphie nouvelle génération ROQ NEXT
Il se décline en 7 configurations différentes, du modèle P08 XL au P20 XL. Chaque configuration augmente le nombre de couleurs et de plateaux disponibles.
Le P08 XL possède 6 couleurs maximum avec 8 plateaux, le P20 XL atteint 18 couleurs avec 20 plateaux. Le diamètre de la machine de sérigraphie varie de 4325 mm à 7000 mm selon le modèle choisi. La zone d'impression standard mesure 500 x 700 mm sur tous les modèles. Les configurations XL atteignent jusqu'à 850 x 1000 mm en mode double indexation.
Cette gamme permet aux ateliers de choisir la configuration exacte selon leur volume de production et la complexité de leurs visuels.
| ROQ NEXT | P08 XL | P10 XL | P12 XL | P14 XL | P16 XL | P18 XL | P20 XL |
|---|---|---|---|---|---|---|---|
| Nombre de couleurs (max.) | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
| Nombre de plateaux | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| Nombre d’unités de connexion pour flasheurs intermédiaires (option) | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Cadence maximale (pièces/h) * | 1200 | ||||||
| Consommation d’air comprimé (l/min. 7 bar) ** | 7 l/min | ||||||
| Consommation maximale (kVA) *** | 4 | 4,5 | 5,5 | 6 | 7 | 7,5 | 8 |
| Diamètre de la machine (mm) | 4325 | 4650 | 5200 | 5450 | 5900 | 6350 | 7000 |
| Hauteur totale (mm) | 2179 | 2311 | 2339 | 2354 | 2452 | 2483 | 2483 |
| Largeur minimale de la base (mm) | 1145 | 1632 | 1632 | 1950 | 2050 | 2300 | 2300 |
| Poids de la machine (kg) | 1050 | 1650 | 1880 | 2400 | 2600 | 3150 | 3650 |
** Consommation de chaque tête d’impression : 65 l/min à 20 pièces/min.
*** Ces valeurs n’incluent pas la consommation des flasheurs intermédiaires. Celle-ci doit être calculée séparément selon le nombre et le modèle de flasheur installé sur la machine. Voir la page des flasheurs.
- Alimentation électrique : 230V+N, 2×230V, 3×230V, 3×400V+N en 50 Hz ou 60 Hz.
Combien d'opérateurs faut-il pour faire fonctionner la machine ROQ NEXT ?
Un seul opérateur supervise le ROQ NEXT en production. La console centrale et les panneaux individuels permettent de gérer tous les réglages depuis un poste fixe. Un second opérateur améliore le rendement en assurant le chargement et le déchargement continus des pièces.
Quelle est la durée de vie moyenne du ROQ NEXT ?
La structure aluminium et acier de cette machine de sérigraphie garantit une durée de vie supérieure à 15 ans avec une maintenance appropriée. Les composants mécaniques (roulements, vérins) se remplacent facilement.
Quelle maintenance faut-il prévoir pour le ROQ NEXT ?
Il nécessite une maintenance légère quotidienne : graissage des rails et vérification des pressions pneumatiques. Une révision complète annuelle inclut le contrôle des roulements, le remplacement des joints pneumatiques et la calibration des capteurs.
