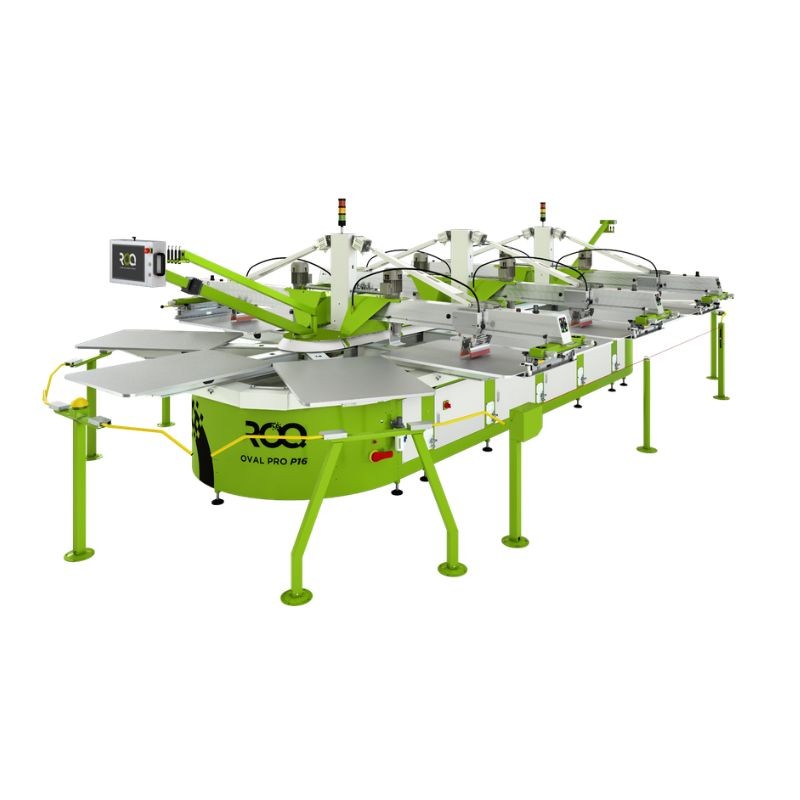

ROQ OVAL PRO | Carrousel sérigraphie haute performance
- Référence: ROQ-OVAL-PRO
Description
Les ateliers de sérigraphie textile qui montent en cadence recherche de la fiabilité avant tout. Le carrousel sérigraphie haute performance ROQ Oval Pro répond à cet enjeu avec un système de rotation avancé à sécurité intégrée. Gérez facilement la ligne de production en temps réel depuis la console centrale.
Là où d'autres machines de sérigraphie demandent du temps de paramétrage, la ROQ Oval Pro réduit les temps de préparation grâce à une interface de programmation rapide et intuitive. Chaque minute gagnée en calage est une minute de production en plus.
Caractéristiques techniques du carrousel ROQ Oval Pro
La ROQ Oval Pro existe en 9 configurations, de 16 à 56 plateaux. Elle accepte jusqu'à 24 couleurs selon le modèle. La cadence annoncée atteint 900 pièces par heure en format XL+.
- Configurations disponibles : P16 à P56 en version XL+
- Jusqu'à 24 connexions flash intégrées selon configuration
- Racle à mouvement électrique avec variateur AC
- Levage indépendant de chaque tête d'impression
- Serrage de cadres pneumatique : broches ou système en U
- Micro-registre avec échelle vernier sur chaque tête
- Console centrale avec écran tactile LCD polychrome
- Consommation air comprimé : 130 l/min à 7 bar
Personnalisation textile pilotée et maîtrisée
Le carrousel sérigraphie haute performance ROQ Oval Pro se distingue par la synchronisation de tous ses modules périphériques via la commande centrale. Flash dryers, ROQ Foil et ROQ Flock fonctionnent en coordination directe avec la machine.
Chaque tête dispose de son propre panneau de commande individuel. Vitesse d'impression, hauteur et angle de raclette, course : Tous les paramètre s'ajustent poste par poste sans interrompre le reste de la production.
Les têtes se lèvent en haute position pour faciliter le nettoyage des cadres et les interventions de maintenance. Ce détail technique réduit les arrêts non planifiés sur les longues séries.
Compatibilité et intégration en ligne de production
La ROQ OVAL PRO fonctionne avec les consommables standards de la sérigraphie textile professionnelle : cadres aluminium, encres plastisol, encres à base d'eau et encres haute opacité.
Couplée au système CTS (Computer-to-Screen) ou à l'unité PRU (Positive Registration Unit), elle réduit les temps de calage et limite les besoins de maintenance. L'alimentation accepte du 3x230V ou du 3x400V+N en 50 ou 60 Hz.
La puissance installée varie de 6,5 à 13,5 kVA selon la configuration, hors flash-curing. Cette consommation maîtrisée facilite l'intégration dans des ateliers aux installations électriques existantes.
| ROQ OVAL PRO | P16 XL+ | P20 XL+ | P24 XL+ | P32 XL+ | P36 XL+ | P38 XL+ | P44 XL+ | P50 XL+ | P56 XL+ | |
|---|---|---|---|---|---|---|---|---|---|---|
| Nombre de couleurs (max.) | 10 | 14 | 18 | 24 | ||||||
| Nombre de plateaux | 16 | 20 | 24 | 32 | 36 | 38 | 44 | 50 | 56 | |
| Nombre d’unités de flash de séchage raccordables (option) | 10 | 14 | 18 | 24 | ||||||
| Production maximale (pièces/h) * | 900 | |||||||||
| Consommation d’air comprimé (l/min. 7 bar) ** | 130 l/min + consommation de chaque tête d’impression | |||||||||
| Consommation maximale (kVA) *** | 6.5 | 7.5 | 9 | 13.5 | 13.5 | |||||
| Longueur totale (mm) | Court | 7765 | 9418 | 11070 | 14374 | 16026 | 16852 | 19331 | 21809 | 24287 |
| Long | 8788 | 10711 | 12618 | 16430 | 18336 | 19289 | 22149 | 25008 | 27867 | |
| Hauteur totale (mm) | 2230 | |||||||||
| Largeur totale (mm) | 4050 | |||||||||
| Poids de la machine (kg) | Court | 2416 | 2927 | 3439 | 4448 | 4956 | 5300 | 6023 | 6875 | 7544 |
| Long | 2567 | 3118 | 3660 | 4783 | 5326 | 5679 | 6392 | 7288 | 8002 | |
ROQ Oval Pro ou ROQ Oval Evolution : comment choisir ?
Choisissez le Pro si vous privilégiez la centralisation du pilotage, une programmation rapide et la synchronisation avancée de vos modules périphériques.
Choisissez l'Evolution si vous avez besoin de grands formats jusqu'au châssis 4XL, de gérer plusieurs commandes simultanément et de maximiser le rendement par machine.
Pourquoi choisir la ROQ Oval Pro chez Manutech-Print
Manutech-Print accompagne les ateliers textiles dans le choix et l'intégration de leurs équipements de sérigraphie. Notre équipe conseille sur la ROQ Oval Pro selon votre configuration existante, votre volume de production et vos besoins spécifiques.
La ROQ Oval Pro est disponible avec conseil technique personnalisé et accès aux pièces détachées.
