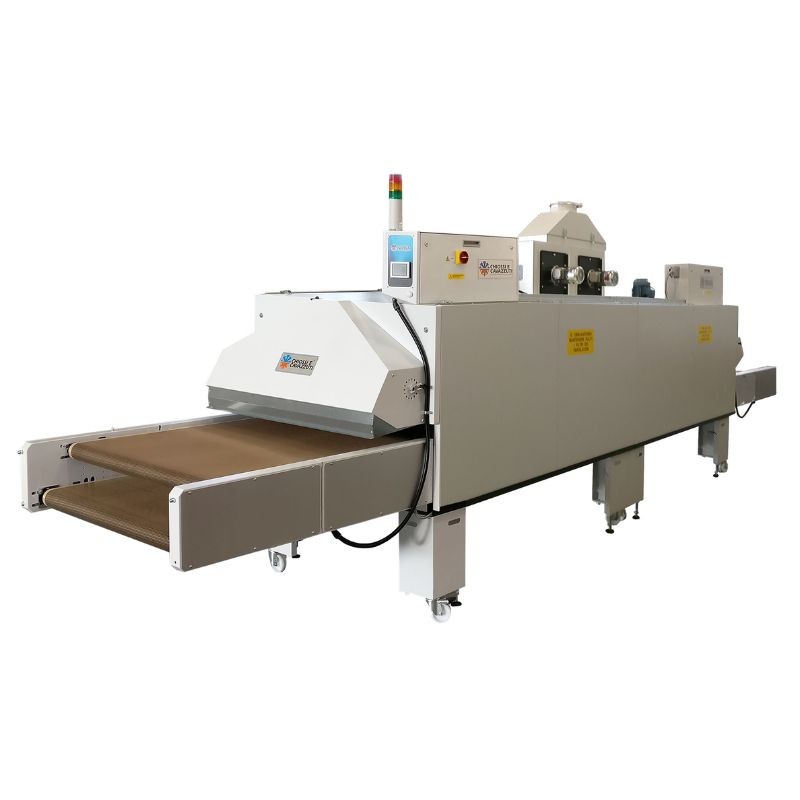

Tunnel de séchage DTG Poker 1200 | Chiossi e Cavazzuti
- Référence: Chiossi-139005
Description
Le tunnel de séchage textile Poker 1200 ne se positionne pas comme une simple réduction du Poker 1900 de Chiossi e Cavazzuti. Il repose sur un format de 1200 mm, pensé pour les ateliers DTG qui montent en cadence.
Ce format trouve facilement sa place dans les ateliers de taille moyenne, tout en conservant une zone de chauffe de 4000 mm, commune à la gamme.
Avec sa bande transporteuse de 1200 mm, il prend en charge différents volumes de production en DTG, sur des séries petites à moyennes. Avec un temps de passage de 3 minutes, la production atteint jusqu’à 570 pièces par heure.
2 Modèles de tunnel de séchage Poker 1200
Le four de séchage POKER 1200 existe en plusieurs configurations. Chaque modèle change le workflow et la gestion des postes de travail.
Poker 1200 : configuration standard
Configuration d'entrée de gamme, intégrable directement dans une ligne DTG.
570 Vêtements/h en 3 minutes (impression A4 sur T-shirt avec encre à base d’eau)
Poker 1200 : Bande transporteuse retour (Up and Down)
Le POKER 1200 à tapis retour fonctionne avec deux bandes transporteuses. La première avance les textiles dans le tunnel, la seconde les ramène vers l’opérateur au même poste. La bande inférieure tourne 10 à 15 °C plus bas, ce qui réduit la chaleur des pièces au retour.
Cette configuration facilite la manipulation en sortie et apporte un séchage plus régulier sur les textiles sensibles.
Option pour le Tunnel de séchage DTG
Disponible en option pour le Poker 1200. La hotte refroidissante intervient à la fin du tunnel de séchage.
Fonctionnement : l'air en sortie du tunnel est partiellement canalisé vers une zone de refroidissement. Les pièces descendent de 180 °C à 70-80 °C en 30-40 secondes.
Bénéfice direct :
- Manipulation immédiate sans risque de brûlure
- Réduit la déformation résiduelle sur les vêtements
Capacité de production du POKER 1200 Chiossi e Cavazzuti :
Le four textile POKER 1200 travaille sur des cadences soutenues. Les valeurs suivantes sont pour une impression A4 sur t-shirt avec des encres à base d’eau.
- 3 minutes : 570 pièces/heure
- 4 minutes : 430 pièces/heure
- 5 minutes : 340 pièces/heure
- 6 minutes : 280 pièces/heure
Ces données peuvent varier selon la matière et la taille de la zone à sécher.
Compatibilité avec les lignes d’impression textile
Le tunnel de séchage textile POKER 1200 Chiossi e Cavazzuti prend place derrière des lignes DTG à débit soutenu. Sa largeur de bande de 1200 mm permet de poser plusieurs pièces côte à côte selon leur format.
Il convient à des configurations comme :
- 1 à 1/2 imprimante DTG Kornit Atlas
- 1 Imprimante DTG Atlas Max
Applications en atelier du tunnel de séchage POKER 1200
Séchage DTG multi-textiles
T-shirts, sweats, chaussettes, textiles lisses et stretch. L'air chaud pulsé assure la fixation de l’encre sur toute la surface imprimée.
Séchage de prétraitements DTG
La montée progressive en température (thermostat + gradation de zone) ainsi que le flux d'air chaud assure que le prétraitement DTG sèche parfaitement.
Séchage d’encre à base d'eau
Son système d'air chaud pulsé accélère le séchage des encres à base d'eau
Le Tunnel de séchage POKER 1200 s'utilise également pour le séchage des encres à base d'eau en sérigraphie.
| Données techniques | POKER 1200 |
|---|---|
| Tension | 400 V 3P + PE (208/230 V avec autotransformateur en option) |
| Intensité | 58 A |
| Puissance maximale | 38 kW |
| Longueur du tunnel | 4000 mm |
| Largeur de la bande transporteuse | 1200 mm |
| Température maximale | 180 °C |
| Extraction des fumées | 360 m³/h - Ø 200 mm |
| Dimensions (L × l × H) | 6150 × 1500 × 2325 mm |
| Poids | 1800 kg |
Téléchargement
-
POKER-1200-Guide - POKER-1200-Guide
