ROQ ASP | Système d'aspiration de Flock pour sérigraphie
- Référence: ROQ-ASP
Description
Les fibres flock et résidus textiles se dispersent rapidement autour d’un carrousel de sérigraphie. Ces particules contaminent les textiles, salissent les plateaux et augmentent les opérations de nettoyage en production.
Le ROQ ASP automatise l’aspiration des fibres et poussières directement sur le carrousel de sérigraphie. Ce système retire les excédents après application flock ou effets spéciaux afin de garder une zone d’impression propre à haute cadence.
Aspiration automatique des fibres textile en sérigraphie

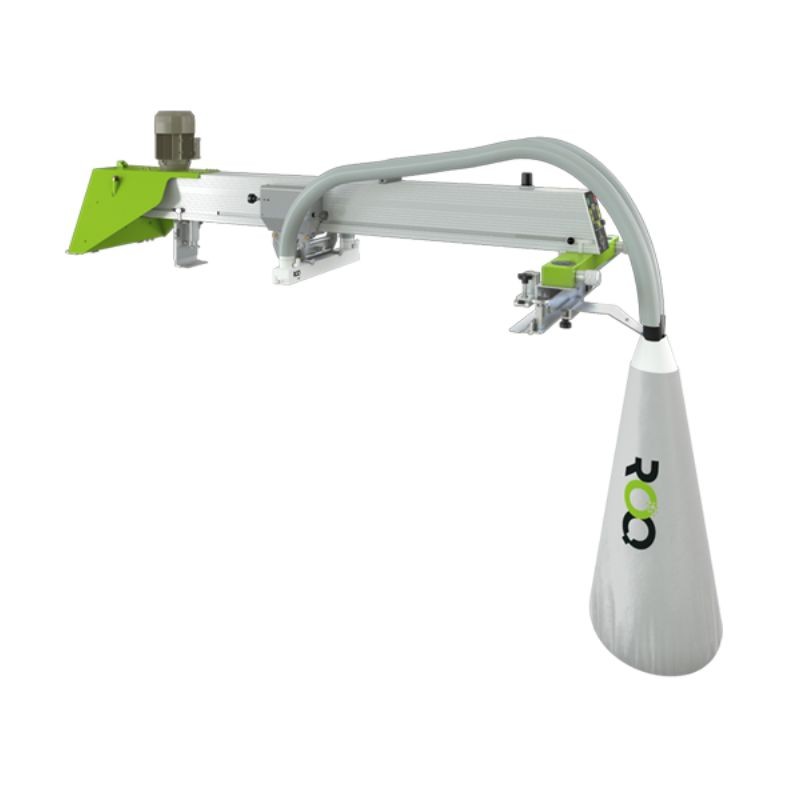

Le ROQ ASP se positionne directement sur le carrousel automatique ROQ. Après l’application des fibres flock ou de certains effets spéciaux, le système aspire automatiquement les résidus présents sur le textile.
Les fibres récupérées partent ensuite dans un sac de collecte afin de limiter leur dispersion autour de la machine.
Cette aspiration de résidus flock pour carrousel réduit les particules présentes :
- Sur les vêtements;
- Autour des plateaux;
- Dans les encres;
- Dans l’environnement de production.
L’atelier reste plus propre pendant les longues séries.
Compatibilité du ROQ ASP avec les carrousels de sérigraphie ROQ
Accessoire sérigraphie automatique ROQ, compatible avec toutes les machines de sérigraphie automatiques ROQ, ovales et carrousels. Le ROQ ASP se monte sur n’importe quelle tête d’impression disponible.
Deux largeurs de têtes disponibles :
- Tête d’aspiration 470 mm : pour les formats de textiles standards
- Tête d’aspiration 620 mm : pour les vêtements larges, oversize et pièces techniques
Il est particulièrement recommandé en association avec le ROQ FLOCK, le ROQ Foil et le ROQ Iron pour constituer une ligne d’impression complète et automatisée.
Production flock textile plus propre à haute cadence
Les productions flock génèrent rapidement des fibres volatiles autour du carrousel. Sans aspiration, ces résidus de fibres flock se déposent sur les textiles suivants et compliquent le nettoyage de la ligne.
Le ROQ ASP automatise cette étape directement pendant le cycle d’impression.
Avantages du système d’aspiration ROQ ASP
Le système d’aspiration améliore les conditions de production autour du carrousel de sérigraphie.
- Aspiration automatique des fibres flock : réduit les résidus flock en production textile après application des fibres;
- Atelier de sérigraphie plus propre : limite la dispersion des poussières autour du carrousel;
- Réduction des contaminations textile : les fibres restent moins présentes sur les vêtements en production;
- Fonctionnement synchronisé avec le carrousel automatique ROQ : synchronisation avec le carrousel et aspiration automatique du flock sans intervention manuelle;
- Compatible avec les lignes automatiques ROQ : ROQ ASP compatible avec tous les carrousels de sérigraphie ROQ.
Fonctionnement du ROQ ASP
Le ROQ ASP fonctionne en synchronisation avec la machine de sérigraphie. La tête d’aspiration balaye la totalité de la surface imprimée à chaque cycle. Elle capte les fibres non adhérées avant qu’elles ne se dispersent dans l’atelier.
Le ROQ ASP utilise directement l’alimentation du carrousel automatique. Aucun raccordement externe ni paramétrage complexe n’est nécessaire. Comment aspirer le flock sur un carrousel de sérigraphie sans modifier votre ligne ? Il suffit de monter le ROQ ASP sur la tête disponible après votre station de flockage.
ROQ ASP pour ateliers de sérigraphie textile haute cadence
Le ROQ ASP convient aux ateliers équipés d’une machine de sérigraphie automatique ROQ. Il convient aussi bien aux structures en croissance qu’aux ateliers industriels à forte cadence.
Si vous produisez plus de 200 pièces floquées par jour, cet accessoire est rentabilisé rapidement.
Conseils d’intégration du ROQ ASP en atelier de sérigraphie
Installez le ROQ ASP sur la tête immédiatement après votre station de flockage. Vérifiez la compatibilité de largeur avec vos pièces les plus grandes. Prévoyez une zone accessible autour du sac de récupération afin de faciliter les opérations de vidange pendant la production.
Pour une ligne flock automatisée, combinez le ROQ FLOCK pour l’application des fibres et le ROQ ASP pour l’aspiration des résidus avant passage dans le tunnel de séchage textile.
| ROQ FLOCK | 4060 | 4595 | 6085 |
|---|---|---|---|
| Type de flock recommandé | Polyamide | ||
| Longueur des fibres flock (mm) | 0,5 à 1,5 mm (3,3 dtex) | ||
| Alimentation haute tension (kV) | 10 - 80 | ||
| Zone de flockage (mm) | 400 × 600 mm | 450 × 950 mm | 600 × 850 mm |
| Dimensions maximales du cadre (mm) | 604 × 988 mm | 654 × 1338 mm | 804 × 1238 mm |
| Profil de cadre recommandé (mm) | 40 × 20 mm | 40 × 20 mm | 40 × 20 mm |
| Longueur totale (mm) | 1300 mm | 1350 mm | 1550 mm |
| Hauteur totale (mm) | 1230 mm | 1230 mm | 1230 mm |
| Largeur totale (mm) | 760 mm | 810 mm | 920 mm |
| Alimentation électrique (VAC) | 230V+N, 2×230V | ||
| Consommation maximale (kVA) | 0,2 | ||
