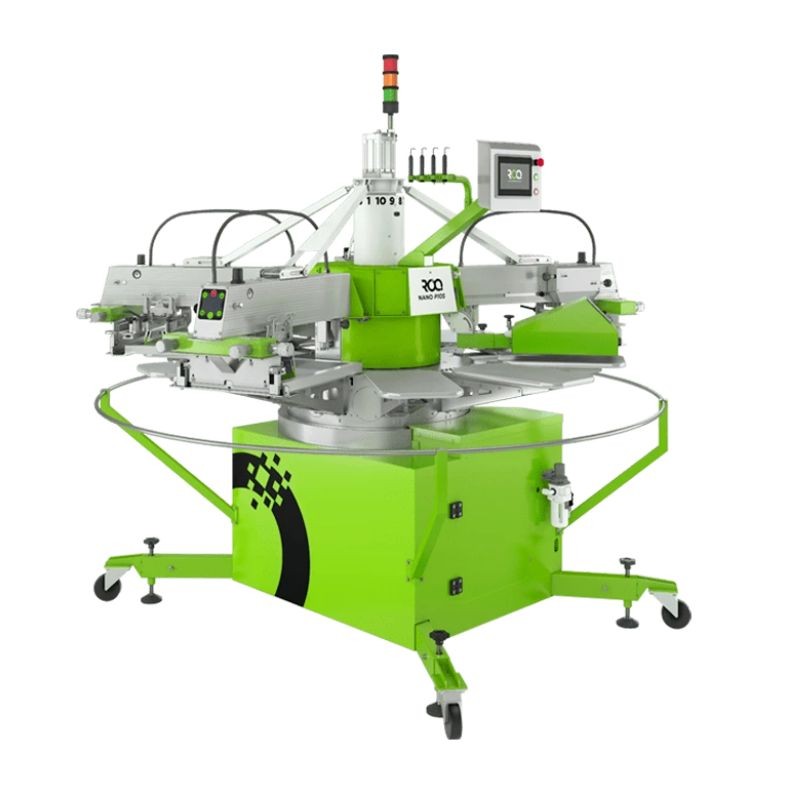

ROQ Nano | Carrousel automatique ultra-compact
- Référence: ROQ-NANO
Description
L'atelier de sérigraphie textile évolue. Les commandes de petites séries sur petites surfaces se multiplient : étiquettes de col, tote bags, bodies bébé. Le carrousel automatique ultra-compact ROQ Nano est la réponse technique à ces besoins spécifiques.
Compact et mobile avec ses 10 plateaux et 4 couleurs, il s'intègre dans tout environnement de production existant.
Il n'est pas seulement un carrousel peu encombrant. C'est une machine pensée exclusivement pour l’impression sur petites surfaces, avec les mêmes exigences de qualité que les grandes ROQ.
Caractéristiques techniques du carrousel automatique ROQ Nano
La zone d'impression mesure environ 200 × 200 mm. Cette surface couvre la majorité des jobs rencontrés en atelier textile professionnel.
- Configuration P10 : 10 plateaux, 4 couleurs
- Cadence annoncée : jusqu'à 1 200 pièces/heure en petits formats
- Laser de repérage, écran tactile et micro-réglages inclus
- Gabarit compact : la machine passe les portes standard
- Déplacement sans re-nivelage : précision conservée après chaque repositionnement
Applications concrètes du ROQ NANO en atelier textile
Les ateliers de sérigraphie textile utilisent le carrousel automatique ROQ Nano pour les impressions sur petites surfaces : étiquettes de col, logos, vêtements de bébé.
En sérigraphie multicolore, la précision du repérage joue un rôle essentiel. Cette machine de sérigraphie maintient un alignement constant entre chaque couleur, même lorsque la cadence de production augmente.
De nombreux ateliers l'utilisent en complément d’un carrousel principal. Les équipes impriment les grandes séries sur la machine principale et confient les petites impressions à la Nano. Cette organisation fluidifie la production et limite les arrêts sur les lignes principales.
Compatibilité et environnement de travail
La ROQ Nano s’intègre facilement dans un atelier de sérigraphie textile. Aucun accessoire supplémentaire n’est nécessaire. Les opérateurs utilisent les équipements habituels de l’atelier : cadres de sérigraphie, encres plastisol, encres à base d’eau ou encres spéciales haute opacité.
Les équipes conservent leurs infrastructures et leurs habitudes de travail. Compatible avec les tunnels de séchage existants. Les opérateurs continuent d’utiliser les mêmes consommables : émulsions, racles d’enduction, spatules et solvants.
La machine prévoit également 4 connexions pour flash intermédiaire, compatibles avec les modèles :
- ROQ DRY RUN
- ROQ DTY EVOLUTION
- ROQ DRY MOBY
Avec un diamètre de seulement 2325 mm et un poids de 650 kg, le ROQ Nano P10 s'installe facilement dans les ateliers de taille moyenne tout en offrant une consommation énergétique maîtrisée de 2 kVA.
| ROQ NANO | P10 |
|---|---|
| Nombre de couleurs (max.) | 4 |
| Nombre de plateaux | 10 |
| Nombre d’unités de connexion de flash intermédiaire (en option) | 4 |
| Surface de séchage maximale (mm) | 200 x 200 |
| Taille d’impression maximale (mm) | 200 x 200 |
| Taille maximale de l’écran (mm) | 330 x 500 |
| Profil / épaisseur maximale du cadre (mm) | 30 x 30 |
| Précision de l’index (mm) | +/- 0,025 |
| Production maximale (pièces/h) * | 1200 |
| Consommation d’air comprimé (l/min. 7 bar) ** | 70 l/min |
| Consommation maximale (kVA) *** | 2 |
| Diamètre de la machine (mm) | 2325 |
| Hauteur totale (mm) | 2064 |
| Largeur minimale de la base (mm) | 813 |
| Poids de la machine (kg) | 650 |
** Consommation de chaque tête d’impression : 95 l/min – 3,4 cfm à 20 pièces/min.
*** Ces valeurs n’incluent pas la consommation liée au flash intermédiaire. Celle-ci doit être calculée séparément en tenant compte du nombre et du modèle de flash utilisés sur la machine. Voir la page flash.
– Alimentation électrique : 230V+N, 2×230V, 3×230V, 3×400V+N en 50Hz ou 60Hz.
Puis-je imprimer des petites séries et de gros volumes avec la ROQ NANO ?
Oui, c'est justement la force de cet machine d'impression ségraphie. Le changement rapide des écrans de sérigraphie permet de basculer facilement entre petites séries personnalisées et productions moyennes volumes sans perte de temps.
Quel est l’encombrement de la ROQ NANO P10 ?
Avec 2,3 m de diamètre, la ROQ Nano reste une machine compacte. Elle nécessite environ 10 à 12 m² d'espace de travail, soit moins qu'une presse automatique traditionnelle.
Pourquoi choisir la ROQ Nano avec Manutech-Print ?
Manutech Print accompagne les ateliers textiles dans le choix et l'intégration de leurs équipements de sérigraphie. Notre équipe vous conseille sur ce carrousel en tenant compte de votre configuration actuelle, de vos volumes de production et de vos besoins spécifiques.
Bénéficiez d'un accompagnement technique personnalisé et d'un accès aux pièces détachées d'origine.
Téléchargement
-
ROQ-NANO-GUIDE - ROQ-NANO-GUIDE
